Z3050液压摇臂钻床 50钻床精度高/使用寿命长

点击图片查看原图

品牌: 高德数控
钻孔最大直径(mm): 50
主电机功率(kw): 4
外形尺寸(mm): 2500*1060*2800
单价: 面议
起订: 1 台
供货总量: 999 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 山东 枣庄市
有效期至: 长期有效
最后更新: 2019-04-15 16:35
浏览次数: 7
询价

公司基本资料信息
详细说明

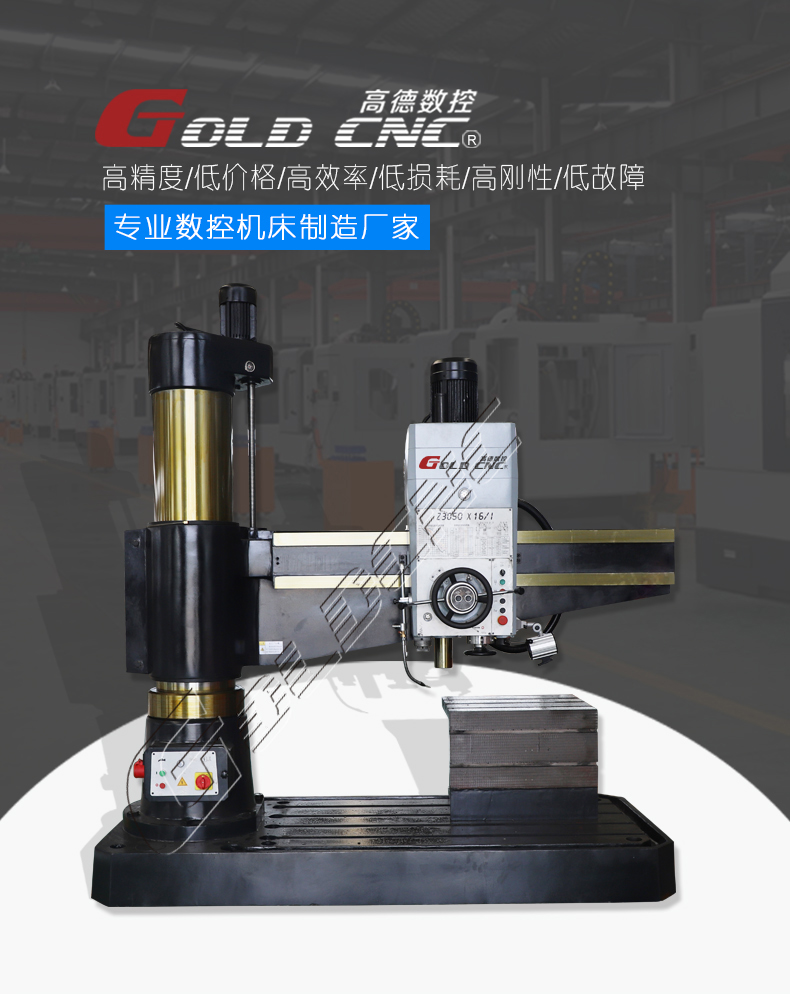

 Z3050液压摇臂钻床


公司经营:立式铣床,卧式铣床,金属带锯床,带锯床,卧式带锯床,金属带锯床,可调角度带锯床,数控带锯床,加工中心,数控车床,带锯床,摇臂钻床厂家。

摇臂钻床特点;

1、经专业化设备连续加工,确保基础部件精良。

2、采用液压预选变速机构,可节省辅助时间。

3、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便快捷。

4、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

5、16级主轴转速与进给可选配出经济高效的切削。

6、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。

7、有完善的安全保护装置和外柱防护。

8、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。

9、新工艺涂装和不断改进的外观展示时代风范

钻床主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。

主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

1)摇臂钻床的主运动为主轴的旋转运动

2)进给运动为主轴的纵向进给

3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

主要技术参数:

摇臂钻床参数项目

Z3050*16/I

钻孔直径(mm)

50

主轴端面至工作台距离(mm)

320-1120

主轴中心至立柱母线距离(mm)

350-1600

主轴行程(mm)

315

主轴锥孔(莫式)

5

主轴转数范围(rpm)

25-2000

主轴转数级数

16

摇臂回转角度(°)

360

 主电机功率(kw)

4

升降电机功率(kw)

1.5

机床重量(kg)

3500

 外形尺寸(mm)

2500*1060*2800

无论是从产品、解决方案,还是到售后服务,高德都可以提供优质的服务,产品诚信可靠,服务贴心完善。

   我厂所有产品,根据国家规定,保修期限均为一年。

   本信息由山东高德数控有限公司2019年4月15日发出,机械制造,我们更专业,pww
